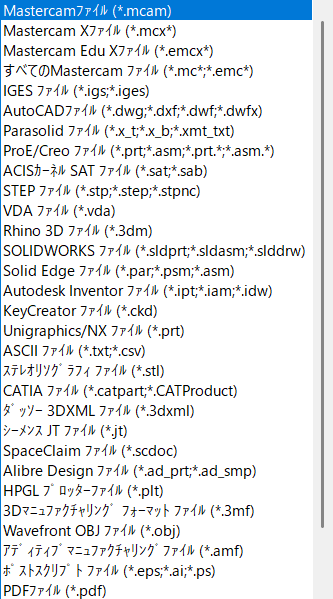

別なCADで作成されたデータをマスターキャムに取り込む際に様々なファイル形式に対応しています。
代表的なファイル形式を紹介します。
代表的な中間ファイル形式
CADデータを受け入れる場合、いくつかの代表的なファイル形式はソリッドワークスと同様に読み込むことが可能になっています。
図面の場合はDXF形式やDWG形式、3Dモデルの場合はパラソリッド形式(.x_t)やSTEP形式(.stp)など読み込み可能です。
詳しくは、SOLIDWORKS用のCADデータのインポート(SW)を参照してください。
ソリッドワークスの部品ファイル
マスターキャムでは、ソリッドワークスの部品ファイル(.sldprt)を直接読み込むことが可能になっています。
弊社では、読み込み精度の違いや穴埋め処理などを行うためにソリッドワークスを一度経由して読み込むこともあります。
メッシュデータ
STL形式を代表とするメッシュデータ形式も読み込み可能となっており、3Dツールパスの作成や加工前のブランク形状などとして使用が可能になっています。
しかし、出力側での変換精度に依存しますので、できる限り中間ファイル形式を推奨しています。
PDFデータ
2D-PDF
CADで作図された図面をPDFデータにした場合、マスターキャムではPDFデータ内のCAD形式の情報を取り込むことが可能です。
ただし、画像データになってしまった場合は取り込むことができません。
DXFデータを取り込んだ場合と類似しますが、PDFの出力側での精度設定があいまいなため、
DXFデータが出力可能場合は、DXFデータを推奨しています。
3D-PDF
多くのCADで立体情報を3D-PDFとして出力することができ、その3D-PDFデータをマスターキャムは取り込むことができます。
取り込んだデータはメッシュデータとして読み込まれます。
STLデータを取り込んだ場合と類似しますが、PDFの出力側での精度設定があいまいなため、
通常の中間ファイル形式を推奨しています。
点群データ
３次元測定器などで計測したデータのXYZ座標値をCSV形式にリスト化したデータを点群データと呼びます。
マスターキャムで読み込む際は、ASCIIファイル形式として取り込みます。拡張子は、.txt、または、.csvになります。
複雑な点群データは処理しきれませんので、ロフトコマンドでモデリングできるような輪切り状のデータなどXYZのいずれか１軸固定されたデータだとモデリングすることが容易になります。
