始点と終点が同じになる場合を円・始点と終点が違う点になる場合を円弧という形で呼び分け、マスターキャムで作図する場合は、円コマンドと円弧コマンドそれぞれに複数のコマンドやオプションが準備されています。
円コマンド
円 中心点
「円 中心点」コマンドは、中心点と通過点を続けて選択します。
通過点は適当に選択し、直径値もしくは半径値を別途入力することもできます。
正接オプションを適用し、通過点の代わりに接線の選択も可能です。
円 通過点
「円 通過点」コマンドは、オプションにより選択方法が変わります。
「2点」の場合は、選択した2つの点が直径値になります。
「2点正接」の場合は、いわゆる二接円を作図します。
2つの接線を選択し、直径値もしくは半径値を入力します。
「3点」の場合は、通過点を3つの点を選択します。
(直径値は、通過点３点から自動計算されます。)
「3点正接」の場合は、いわゆる3接円を作図します。3つの接線を選択します。
円弧コマンド
円弧 接する
「円弧 接する」コマンドは、オプションにより選択方法が変わります。
「円弧 1要素」の場合は、接線→接点の順番に選択し、半径値(もしくは直径値)の入力をします。
(接点は、接線上の端点や中点など)
「円弧 1点」の場合は、接線→通過点→半径値(もしくは直径値)の順番に選択および入力をします。
(通過点とは、接線以外の離れた点)
「円弧 3要素」の場合は、いわゆる3接円弧を作図します。3つの接線を選択します。
(「円 3要素」は、円が作図されます)
「円弧 2要素」の場合は、いわゆる2接円弧を作図します。
2つの接線を選択し、半径値もしくは直径値を入力します。
円弧 中心点+角度指定
「円弧 中心点+角度指定」コマンドは、クリック数が多いですが、中心点→通過点→円弧始点→円弧終点の順に選択します。選択後、半径値(もしくは直径値)・始点角度・終点角度を入力します。
角度はX軸プラス側を0°とし、反時計回りにY軸プラス側を90°・X軸マイナス側を180°・Y軸マイナス側を270°という角度基準で、始点角度から終点角度は反時計回りに数値入力します。
円弧 角度+端点指定

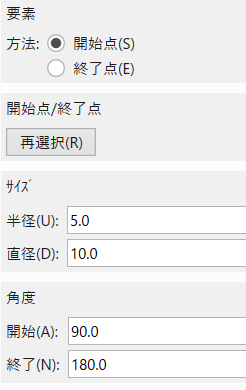

「円弧 角度+端点指定」は、初めにパラメータ入力をします。
選択する点が、開始点か終了点を選択し、半径値(もしくは直径値)・始点角度・終点角度を入力します。
入力後に設定した開始点 or 終了点をクリックします。
補足
マスターキャムでの円は、実際は閉じている円ですが、始点角度0°・終了角度360°の円弧という形で作図されています。
輪郭加工で円を加工する場合は、普通に作図した円の場合は、進入/退出の設定により変わりますが、中点基準の時はＸ軸マイナス側・始点基準の時はＸ軸プラス側から加工が開始されます。
円コマンドと円弧コマンドを使い分ける場合は、中心点が確定しているかどうか、中心点が確定していない場合は、何か所に接しているのかを考えコマンドを使い分けします。
中心点が確定している場合は、「円 中心点」コマンドを使用します。
接線基準の円を作図する場合は、「円弧 接する」コマンドを使用します。
「円 中心点」コマンドと「円弧 接する」コマンドの二つで多くの場合は、対応可能です。
